一、概括：

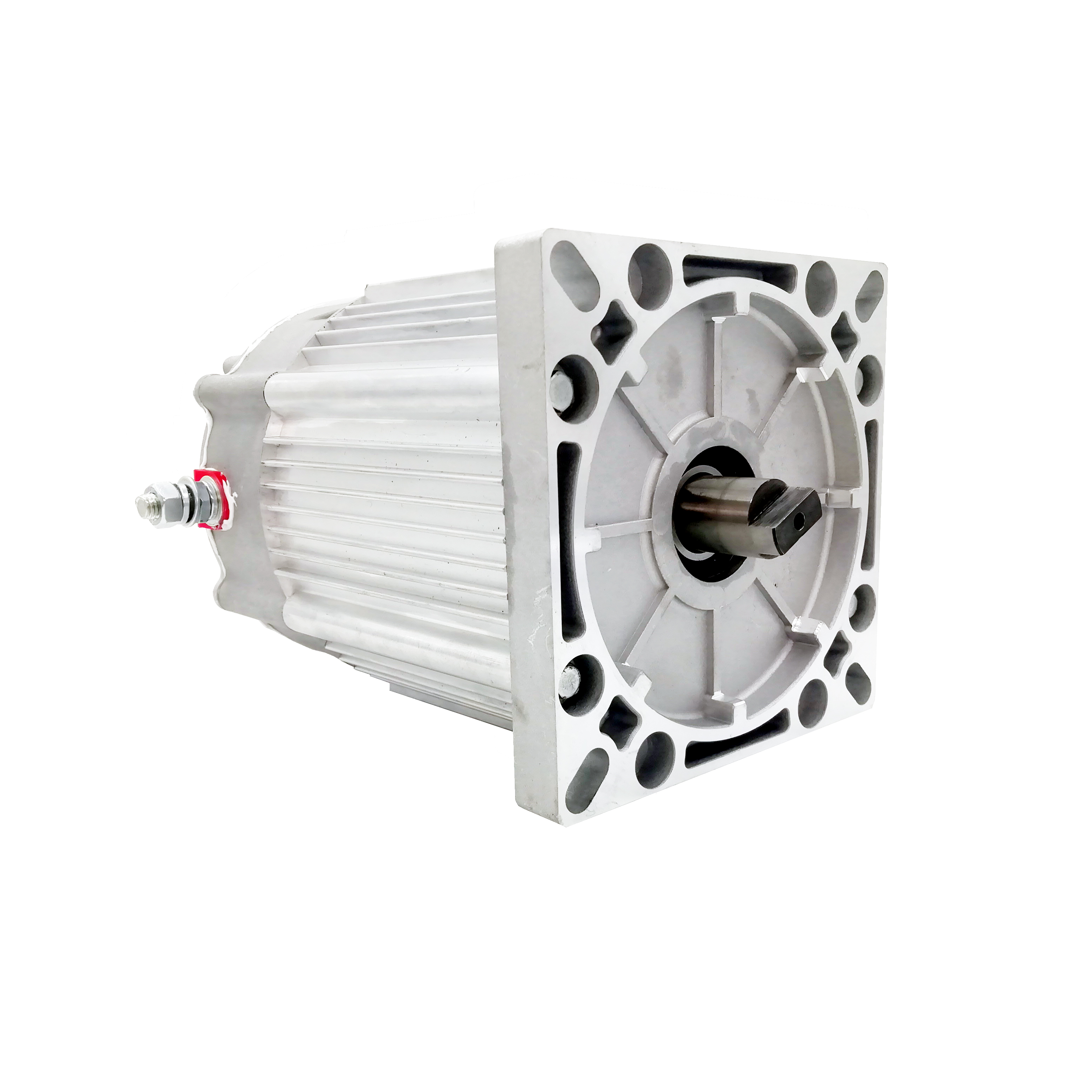

         菲諾爾永磁無刷一體機是由電機本體和電機控制器組成，體積小、重量輕，是一種典型的機電一體化產品。采用創新性的設計，集低電壓、大電流、大功率、高功率等特性于一身。是一種特別適用于液壓動力單元和S2/S3工作制場合的電機。





二、產品特點：



●電動機的定子采用能耗低、端部緊湊等優點的集中式燒組；轉子采用高性能永磁體；電動機內裝有位置傳感器。

●內置控制器控制核心采用高性能處理器，功率部件采用進口汽車級MOS管；

●先進的算法，實現寬范圍的運行；

●具有優良的制熱結構設計和溫度監控功能，大大提高了控制器的高溫環境適用能力；

●可靠完善的過熱過流保護功能，采用熱量積算限流算法，確保運行可靠；

●具有上電自檢和運行狀態監測功能，無論在啟動還是運行過程中，如果異常，控制器立即停止輸出，對操作者和車輛進行全面保護；

●可使用油門對電機進行無級調速控制；也可以使用簡易開關實現對電機的啟動操作。

●內置式正、反轉開關；默認狀態為順時針旋轉；

●低噪音：無電刷的摩擦，運行順暢，噪音低；

●無火花：內置控制器，采用電子換向，無火花；

●高效率：效率≥93％，可節能30％以上；

●長壽命：易操作，使用壽命長，終身免維護；

●寬范圍：可用于食品、藥品精密電子等要求高的無塵車間和防爆場合；





三、規格參數：



序號	型號	額定功率	額定電壓	工作制	額定轉速  (r/min)	峰值轉速  (r/min)	最大轉矩	最大電流(A)
		（KW）	(VDC)				(N·m）
1	130YT600U27-24VD	0.6	24	S2(60min）	2700	3000	7	50
2	130YT800U23-24VD	0.8	24	S2(60min)	2300	2500	8	80
3	130YT1.0KU27-24VD	1	24	S2(30min)	2700	3000	8	80
4	130YT2.2KU27-24VD	2.2	24	S2(10min)	2700	3100	11	120
5	130YT2.2KU27-24VD	2.2	24	S2(15min)	2700	3100	11	120
6	130YT2.2KU23-24VD	2.2	24	S2(20min)	2300	2600	13	120
7	130YT3.0KU27-24VD	3	24	S2(5min)	2700	3100	14	160
8	130YT3.0KU16-24VD	3	24	S2(7min)	1600	2000	16	160
9	130YT4.0KU26-24VD	4	24	S2(3min)	2600	3100	17	220
10	130YT800U23-48VD	0.8	48	S2(90min)	2300	2500	13	45
11	130YT1.0KU28-48VD	1	48	S2(60min)	2800	3100	14	60
12	130YT2.0KU28-48VD	2	48	S2(50min)	2800	3100	15	60
13	130YT3.0KU27-48VD	3	48	S2(50min)	2700	3100	18	90
14	130YT4.0KU28-48VD	4	48	S2(15min)	2800	3100	20	110
15	130YT2.0KU27-60VD	2	60	S2(60min)	2700	3100	15	60
16	130YT3.0KU27-60VD	3	60	S2(50min)	2700	3100	18	80
17	130YT1.0KU27-72VD	1	72	S2(60min)	2700	3100	15	50
18	130YT2.0KU27-72VD	2	72	S2(60min)	2700	3100	16	60
19	130YT2.0KU23-72VD	2	72	S2(60min)	2300	2600	18	60
20	130YT3.0KU27-72VD	3	72	S2(50min)	2700	3100	20	80
21	130YT4.0KU24-72VD	4	72	S2(25min)	2700	3100	20	80
22	130YT5.0KU30-72VD	5	72	S2(8min)	3000	4000	23	110
23	130YT2.0KU26-80VD	2	80	S2(60min)	2600	2800	20	60



單位UNIT:mm(inch)





四、無刷電機應用領域:





菲諾爾無刷電機目前已廣泛應用于工業自動化、液壓、物流分揀、醫療設備、智能家居、安防監控、工業風扇、光伏發電、風力發電等各行業！



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
