一、概括：

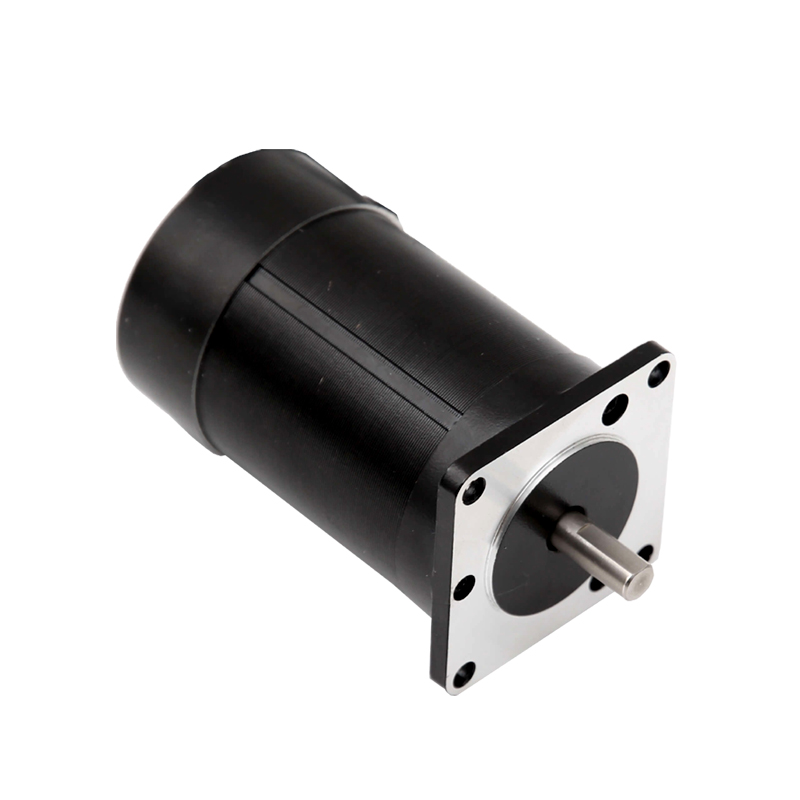

        菲諾爾57mm系列直流無刷電機，基于業界先進的磁路設計方案。在選材上，采用稀土材料轉子及菲諾爾斜繞組專利技術的有機結合，確保電機的輸出力矩及動態響應指標最高。無刷電子換向，沒有換向火花，安全、環保。沒有齒槽效應，轉子經動態平衡，運行寧靜、平滑。無級調速，調速范圍廣，過載能力強。可內置驅動器電路；也很方便匹配不同的高精密齒輪減速箱，獲得低轉速時更大力矩輸出。





二、產品特點：



●體積小，扭力大，噪音低，壽命長，效率高，精度準。

●輸出軸徑 、軸長、及出軸方式可根據用戶需求訂制。

●用戶可選擇有、無霍爾驅動。

●端蓋可用鋁合金或不銹鋼材料。

●工作電壓、運行轉速可根據用戶需求訂制。200Rpm-40000Rpm

●電機極對數、霍爾傳感器角度可根據用戶需求訂制。

●可選配：減速結構、剎車器、內置驅動器。

●軸承型式：含油軸承或滾動軸承。





三、規格參數：



型號 Model	額定電壓 Rated voltage (VDC)	額定功率 Rated power (KW)	額定扭矩 Rated torque (Nm)	額定轉速Rated speed (RPM)	額定電流 Rated electric current (A)	瞬時最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
57BF0035U30-24VD	24	0.035	0.11	3000	2.1	0.3	0.105
57BF0047U30-24VD	24	0.047	0.15	3000	2.7	0.5	0.141
57BF0062U30-24VD	24	0.62	0.2	3000	3.4	0.6	1.86
57BF0094U30-24VD	24	0.094	0.3	3000	5.4	0.9	0.282
57BF0104U30-24VD	24	0.104	0.33	3000	6.3	1.0	0.312
57BF0125U30-24VD	24	0.125	0.4	3000	4.6	1.2	0.375
57BF0141U30-24VD	24	0.141	0.45	3000	7.9	1.4	0.423
57BF0188U30-24VD	24	0.188	0.6	3000	5.2	1.8	0.564
57BF0046U40-36VD	36	0.046	0.11	4000	1.8	0.3	0.138
57BF0094U30-36VD	36	0.094	0.3	3000	4	0.9	0.282
57BF0100U40-36VD	36	0.099	0.22	4000	3.7	0.7	0.297
57BF0138U40-36VD	36	0.138	0.33	4000	5.2	1.0	0.414
57BF0141U30-36VD	36	0.141	0.45	3000	5.4	1.4	0.423
57BF0188U30-36VD	36	0.188	0.6	3000	7.5	1.8	0.564
57BF0141U30-48VD	48	0.141	0.45	3000	4.2	1.4	0.423
57BF0188U30-48VD	48	0.188	0.6	3000	5.6	1.8	0.564
57BF0188U30-310VD	310	0.188	0.6	3000	0.9	1.8	0.564
注：電機可根據客戶要求定制電機參數、出軸方式及添加適配減速箱、剎車器、編碼器等！

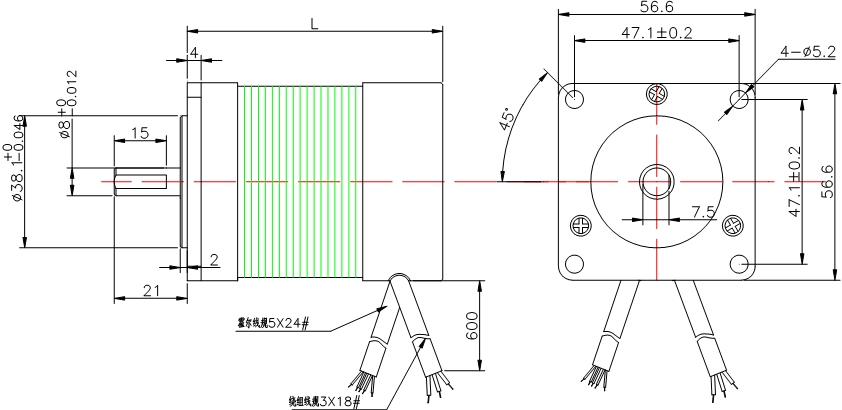

單位UNIT:mm(inch)





四、無刷電機應用領域:





菲諾爾無刷電機目前已廣泛應用于工業自動化、物流分揀、醫療設備、智能家居、安防監控、工業風扇、光伏發電、風力發電等各行業！



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
