一、概括：



 菲諾爾180mm系列直流無刷電機，基于業界先進的磁路設計方案。在選材上，采用稀土材料轉子及菲諾爾斜繞組專利技術的有機結合，確保電機的輸出力矩及動態響應指標最高。無刷電子換向，沒有換向火花，安全、環保。沒有齒槽效應，轉子經動態平衡，運行寧靜、平滑。無級調速，調速范圍廣，過載能力強?？蓛?nèi)置驅動器電路；也很方便匹配不同的高精密齒輪減速箱，獲得低轉速時更大力矩輸出。





二、產品特點：



●體積小，扭力大，噪音低，壽命長，效率高，精度準。

●輸出軸徑 、軸長、及出軸方式可根據用戶需求訂制。

●用戶可選擇有、無霍爾驅動。

●端蓋可用鋁合金或不銹鋼材料。

●工作電壓、運行轉速可根據用戶需求訂制。200Rpm-40000Rpm

●電機極對數、霍爾傳感器角度可根據用戶需求訂制。

●可選配：減速結構、剎車器、內置驅動器。

●軸承型式：含油軸承或滾動軸承。





三、規格參數：



型號 Model	額定電壓 Rated voltage (VDC)	額定功率 Rated power (KW)	額定扭矩 Rated torque (Nm)	額定轉速Rated speed (RPM)	額定電流 Rated electric current (A)	瞬時最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
180BF1300U10-24VD	24	1.3	12	1000	62	30	3.1
180BF2500U20-24VD	24	2.5	12	2000	123	30	6.3
180BF3800U30-24VD	24	3.8	12	3000	185	30	9.4
180BF1700U10-24VD	24	1.7	16	1000	82	42	4.2
180BF3400U20-24VD	24	3.4	16	2000	164	42	8.4
180BF5000U30-24VD	24	5	16	3000	246	42	12.6
180BF2600U10-24VD	24	2.6	25	1000	128	55	6.5
180BF5200U20-24VD	24	5.2	25	2000	257	55	13.1
180BF7900U30-24VD	24	7.9	25	3000	385	55	19.6
180BF3800U10-24VD	24	3.8	36	1000	185	70	9.4
180BF7500U20-24VD	24	7.5	36	2000	370	70	18.8
180BF5200U10-24VD	24	5.2	50	1000	257	110	13.1
180BF10500U20-24VD	24	10.5	50	2000	513	110	26.2
180BF1300U10-48VD	48	1.3	12	1000	31	30	3.1
180BF2500U20-48VD	48	2.5	12	2000	62	30	6.3
180BF3800U30-48VD	48	3.8	12	3000	92	30	9.4
180BF1700U10-48VD	48	1.7	16	1000	41	42	4.2
180BF3400U20-48VD	48	3.4	16	2000	82	42	8.4
180BF5000U30-48VD	48	5	16	3000	123	42	12.6
180BF2600U10-48VD	48	2.6	25	1000	64	55	6.5
180BF5200U20-48VD	48	5.2	25	2000	128	55	13.1
180BF7900U30-48VD	48	7.9	25	3000	192	55	19.6
180BF3800U10-48VD	48	3.8	36	1000	92	70	9.4
180BF7500U20-48VD	48	7.5	36	2000	185	70	18.8
180BF5200U10-48VD	48	5.2	50	1000	128	110	13.1
180BF10500U20-48VD	48	10.5	50	2000	257	110	26.2
注：電機可根據客戶要求定制電機參數、出軸方式及添加適配減速箱、剎車器、編碼器等！

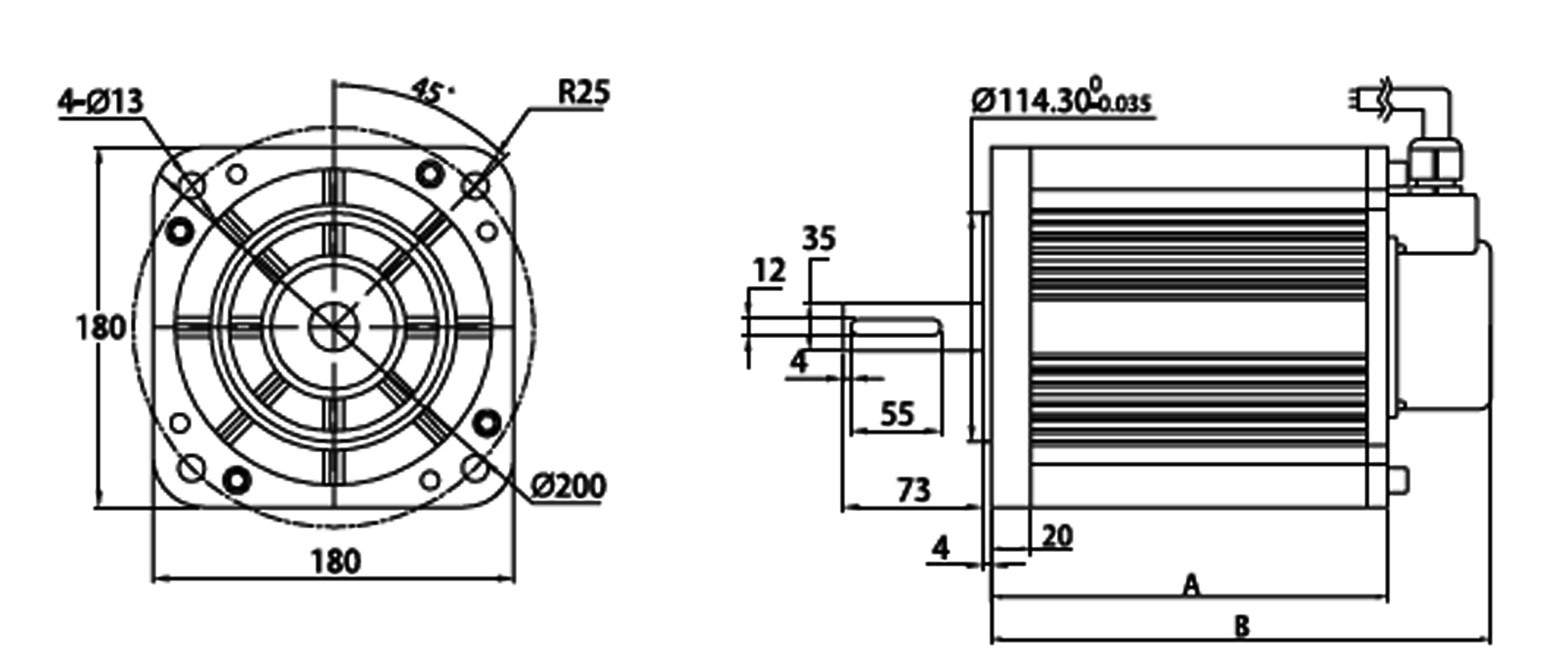

單位UNIT:mm(inch)





四、無刷電機應用領域:





菲諾爾無刷電機目前已廣泛應用于工業自動化、物流分揀、醫療設備、智能家居、安防監控、工業風扇、光伏發電、風力發電等各行業！



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
