一、概括：

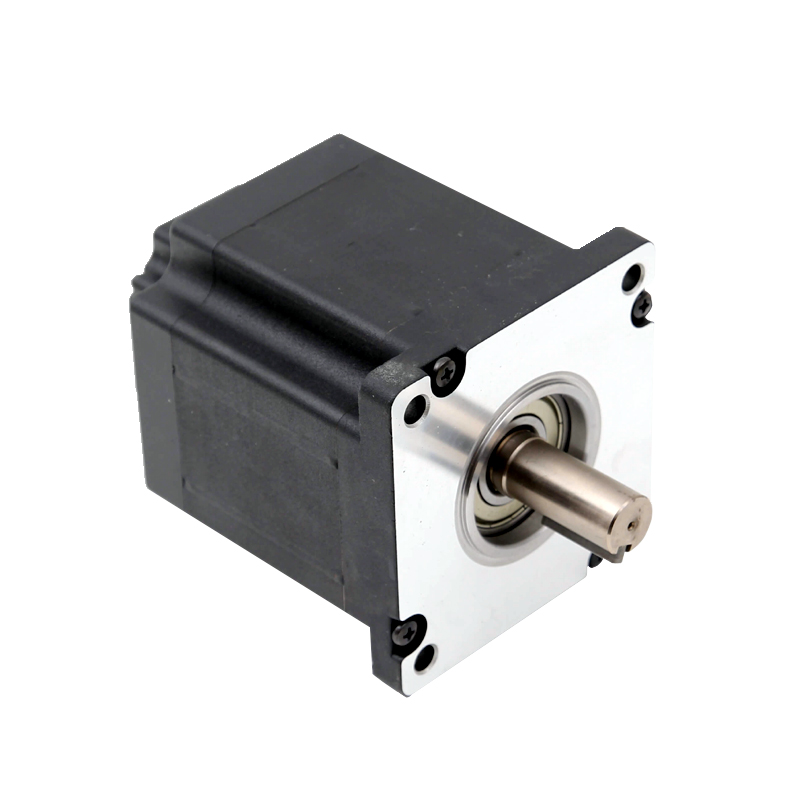

 菲諾爾110mm系列直流無刷電機，基于業界先進的磁路設計方案。在選材上，采用稀土材料轉子及菲諾爾斜繞組專利技術的有機結合，確保電機的輸出力矩及動態響應指標最高。無刷電子換向，沒有換向火花，安全、環保。沒有齒槽效應，轉子經動態平衡，運行寧?kù)o、平滑。無級調速，調速范圍廣，過載能力強?？蓛?nèi)置驅動器電路；也很方便匹配不同的高精密齒輪減速箱，獲得低轉速時更大力矩輸出。





二、產品特點：



●體積小，扭力大，噪音低，壽命長，效率高，精度準。

●輸出軸徑 、軸長、及出軸方式可根據用戶需求訂制。

●用戶可選擇有、無霍爾驅動。

●端蓋可用鋁合金或不銹鋼材料。

●工作電壓、運行轉速可根據用戶需求訂制。200Rpm-40000Rpm

●電機極對數、霍爾傳感器角度可根據用戶需求訂制。

●可選配：減速結構、剎車器、內置驅動器。

●軸承型式：含油軸承或滾動軸承。





三、規格參數：



型號 Model	額定電壓 Rated voltage (VDC)	額定功率 Rated power (KW)	額定扭矩 Rated torque (Nm)	額定轉速Rated speed (RPM)	額定電流 Rated electric current (A)	瞬時最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
110BF0200U10-24VD	24	0.2	2	1000	10.9	6	0.6
110BF0400U20-24VD	24	0.4	2	2000	21.8	6	1.3
110BF0600U30-24VD	24	0.6	2	3000	32.7	6	1.9
110BF0400U10-24VD	24	0.4	4	1000	21.8	12	1.3
110BF0800U20-24VD	24	0.8	4	2000	43.6	12	2.5
110BF1300U30-24VD	24	1.3	4	3000	65.4	12	3.8
110BF0600U10-24VD	24	0.6	6	1000	32.7	18	1.9
110BF1300U20-24VD	24	1.3	6	2000	65.4	18	3.8
110BF1900U30-24VD	24	1.9	6	3000	98.2	18	5.7
110BF1000U30-48VD	48	1	3.2	3000	28	9.6	3
110BF0200U10-48VD	48	0.2	2	1000	5.5	6	0.6
110BF0400U20-48VD	48	0.4	2	2000	10.9	6	1.3
110BF0600U30-48VD	48	0.6	2	3000	16.4	6	1.9
110BF1300U60-48VD	48	1.3	2	6000	37.4	6	3.8
110BF0400U10-48VD	48	0.4	4	1000	10.9	12	1.3
110BF0800U20-48VD	48	0.8	4	2000	21.8	12	2.5
110BF1300U30-48VD	48	1.3	4	3000	32.7	12	3.8
110BF2500U60-48VD	48	2.5	4	6000	74.8	12	7.5
110BF0600U10-48VD	48	0.6	6	1000	16.4	18	1.9
110BF1300U20-48VD	48	1.3	6	2000	32.7	18	3.8
110BF1900U30-48VD	48	1.9	6	3000	49.1	18	5.7
110BF3800U60-48VD	48	3.8	6	6000	112.2	18	11.3
110BF1413U30-60VD	60	1.413	4.5	3000	30	13.5	4.239
110BF0942U30-60VD	60	0.942	3	3000	22.4	9.0	2.826
110BF0836U20-310VD	310	0.836	4	2000	3.6	12.0	2.508
110BF1255U20-310VD	310	1.255	6	2000	5.4	18.0	3.765
110BF1673U20-310VD	310	1.673	8	2000	7.2	24.0	5.019
110BF1885U30-310VD	310	1.885	6	3000	8.1	18.0	5.655
110BF1400U15-310VD	310	1.4	9	1500	2.8	27.0	4.2
110BF1000U30-310VD	310	1	3.2	3000	4.1	9.6	3
110BF2000U30-310VD	310	2	6.4	3000	8.2	19.2	6
110BF3000U30-310VD	310	3	9.6	3000	13	28.8	9
110BF3000U30-520VD	520	3	9.6	3000	7.3	28.8	9
注：電機可根據客戶要求定制電機參數、出軸方式及添加適配減速箱、剎車器、編碼器等！

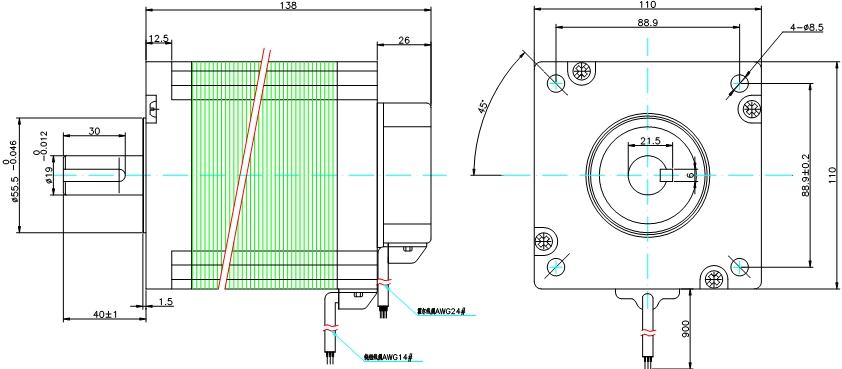

單位UNIT:mm(inch)





四、無刷電機應用領域:





菲諾爾無刷電機目前已廣泛應用于工業自動化、物流分揀、醫療設備、智能家居、安防監控、工業風扇、光伏發電、風力發電等各行業！



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
