一、概括：

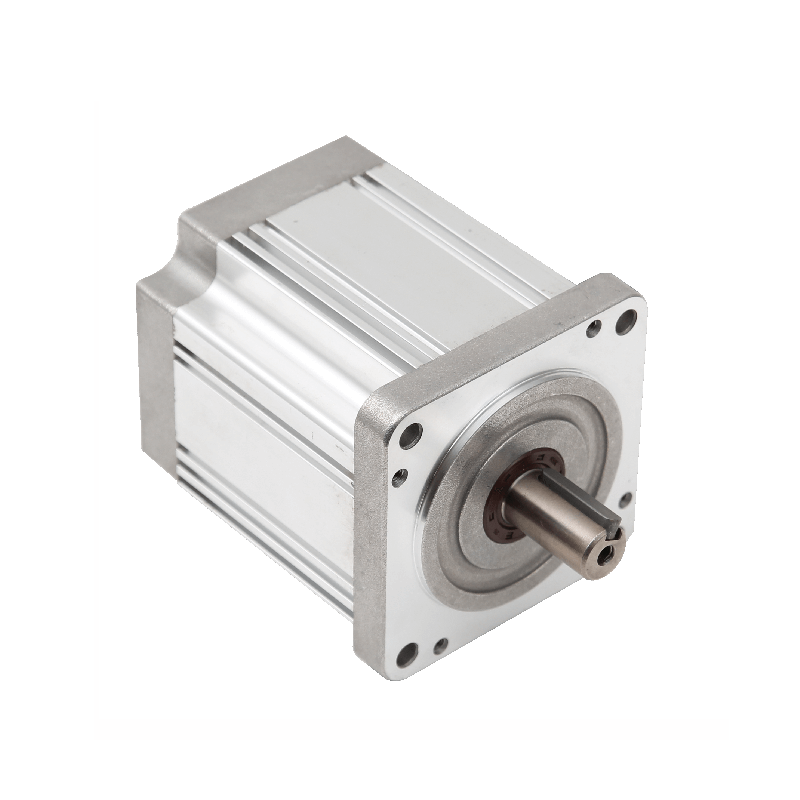

 菲諾爾80mm系列直流無刷電機，基于業界先進的磁路設計方案。在選材上，采用稀土材料轉子及菲諾爾斜繞組專利技術的有機結合，確保電機的輸出力矩及動態響應指標最高。無刷電子換向，沒有換向火花，安全、環保。沒有齒槽效應，轉子經動態平衡，運行寧靜、平滑。無級調速，調速范圍廣，過載能力強?？蓛?nèi)置驅動器電路；也很方便匹配不同的高精密齒輪減速箱，獲得低轉速時更大力矩輸出。





二、產品特點：



●體積小，扭力大，噪音低，壽命長，效率高，精度準。

●輸出軸徑 、軸長、及出軸方式可根據用戶需求訂制。

●用戶可選擇有、無霍爾驅動。

●端蓋可用鋁合金或不銹鋼材料。

●工作電壓、運行轉速可根據用戶需求訂制。200Rpm-40000Rpm

●電機極對數、霍爾傳感器角度可根據用戶需求訂制。

●可選配：減速結構、剎車器、內置驅動器。

●軸承型式：含油軸承或滾動軸承。





三、規格參數：



型號 Model	額定電壓 Rated voltage (VDC)	額定功率 Rated power (KW)	額定扭矩 Rated torque (Nm)	額定轉速Rated speed (RPM)	額定電流 Rated electric current (A)	瞬時最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
80BF0140U30-24VD	24	0.14	1.3	1000	7.09	4	0.4
80BF0270U30-24VD	24	0.27	1.3	2000	14.18	4	0.8
80BF0410U30-24VD	24	0.41	1.3	3000	21.27	4	1.2
80BF0250U30-24VD	24	0.25	2.4	1000	13.09	7.5	0.8
80BF0500U30-24VD	24	0.5	2.4	2000	26.18	7.5	1.5
80BF0750U30-24VD	24	0.75	2.4	3000	39.27	7.5	2.3
80BF0350U30-24VD	24	0.35	3.3	1000	18	10	1
80BF0690U30-24VD	24	0.69	3.3	2000	35.99	10	2.1
80BF1040U30-24VD	24	1.04	3.3	3000	53.99	10	3.1
80BF0950U30-48VD	48	0.95	3	3000	27	9.0	2.85
80BF0700U30-48VD	48	0.7	2.2	3000	20.2	6.6	2.1
80BF0530U30-48VD	48	0.53	1.7	3000	15	5.1	1.59
80BF0280U30-48VD	48	0.28	0.9	3000	7.6	2.7	0.84
80BF0250U30-48VD	48	0.251	0.8	3000	7	2.4	0.753
80BF0377U30-48VD	48	0.377	1.2	3000	10.5	3.6	1.131
80BF0251U30-48VD	48	0.251	0.8	3000	7	2.4	0.753
80BF0377U30-48VD	48	0.377	1.2	3000	10.5	3.6	1.131
80BF0377U30-48VD	48	0.377	1.2	3000	10.5	3.6	1.131
80BF0313U30-48VD	48	0.313	1	3000	8.7	3.0	0.939
80BF0140U30-48VD	48	0.14	1.3	1000	3.54	4	0.4
80BF0270U30-48VD	48	0.27	1.3	2000	7.09	4	0.8
80BF0410U30-48VD	48	0.41	1.3	3000	10.63	4	1.2
80BF0820U30-48VD	48	0.82	1.3	6000	24.31	4	2.5
80BF0250U30-48VD	48	0.25	2.4	1000	6.54	7.5	0.8
80BF0500U30-48VD	48	0.5	2.4	2000	13.09	7.5	1.5
80BF0750U30-48VD	48	0.75	2.4	3000	19.63	7.5	2.3
80BF1510U30-48VD	48	1.51	2.4	6000	44.88	7.5	4.5
80BF0350U30-48VD	48	0.35	3.3	1000	9	10	1
80BF0690U30-48VD	48	0.69	3.3	2000	18	10	2.1
80BF1040U30-48VD	48	1.04	3.3	3000	27	10	3.1
80BF2070U60-48VD	48	2.07	3.3	6000	61.71	10	6.2
80BF0400U30-220VD	220	0.4	1.27	3000	3.3	3.8	1.2
80BF0550U30-220VD	220	0.55	1.75	3000	4.5	5.3	1.65
80BF0313U30-310VD	310	0.313	1	3000	1.4	3.0	0.939
80BF0470U30-310VD	310	0.47	1.5	3000	2.1	4.5	1.41
80BF0500U30-310VD	310	0.5	1.6	3000	2.2	4.8	1.5
80BF0627U30-310VD	310	0.627	2	3000	2.7	6.0	1.881
80BF0785U30-310VD	310	0.785	2.5	3000	3.4	7.5	2.355
80BF0880U30-310VD	310	0.88	2.8	3000	3.8	8.4	2.64
注：電機可根據客戶要求定制電機參數、出軸方式及添加適配減速箱、剎車器、編碼器等！

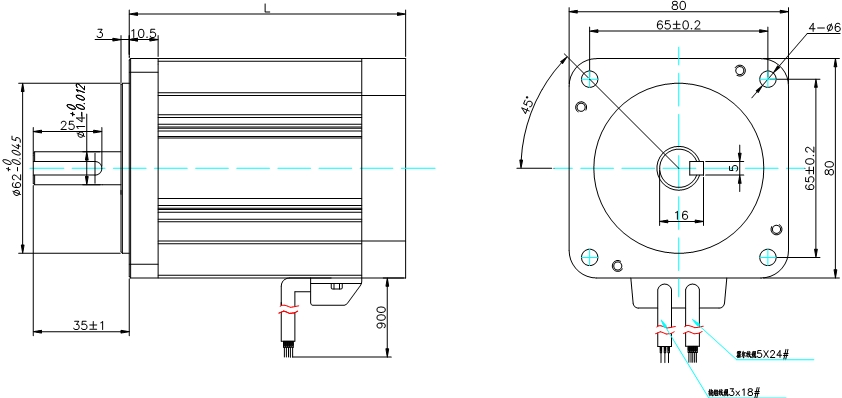

單位UNIT:mm(inch)






四、無刷電機應用領域:





菲諾爾無刷電機目前已廣泛應用于工業自動化、物流分揀、醫療設備、智能家居、安防監控、工業風扇、光伏發電、風力發電等各行業！



我們可以根據您的要求改變電機軸的尺寸形狀、繞線規格等 、如有需要請和我們公司的銷售人員聯系。
